概述：
文章详情
品牌名称韦尔迪 | ||
轴数6 | 精度0.08mm | 负载8kg |
安装方式倒挂 | ||
产品特点：
OTC焊接机械手实现行业高水准的运作速度，缩短作业节拍时间。
OTC焊接机械手基本轴及回传半径设计纤细化，避免了与夹具、工件的干涉。
Synchro feed 焊接配置所需要的电缆 均内藏于机身，避免了手臂后方的干涉。
OTC焊接机械手可搬运重量提高30%达到8kg，可轻松搭载各种焊枪及传感动器，同时非常适合于搬运用途。
| 型号 | FD-V8 | |
| 轴数 | 6轴 | |
| 负载 | 8kg | |
| 重复定位精度 | ±0.08mm | |
| 驱动容量 | 3016w | |

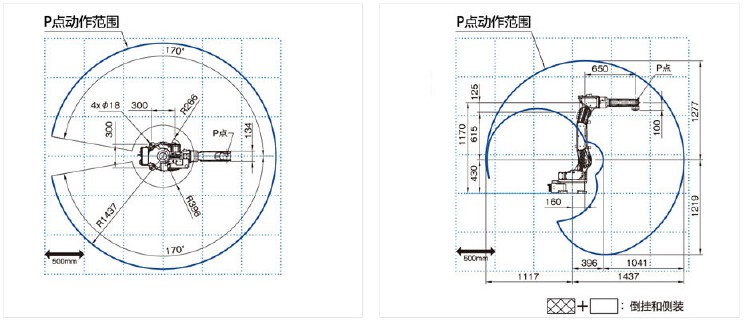

| 动作范围 | 基本轴J1 | ±170°(±50°) |
| 基本轴J2 | ﹣155°~﹢90° | |
| 基本轴J3 | ﹣170°~﹢190° | |
| 手臂轴J4 | ±180° | |
| 手臂轴J5 | ﹣50°~﹢230° | |
| 手臂轴J6 | ±360° | |
| 最大速度 | 基本轴J1 | 4.19rad/s｛240°/s｝(3.32rad/s｛190°/s｝) |
| 基本轴J2 | 4.19rad/s｛240°/s｝ | |
| 基本轴J3 | 4.01rad/s｛230°/s｝ | |
| 手臂轴J4 | 7.50rad/s｛430°/s｝ | |
| 手臂轴J5 | 7.50rad/s｛430°/s｝ | |
| 手臂轴J6 | 11.00rad/s｛630°/s｝ | |
| 荷载能力 | 允许扭矩 J4 | 17.6N·m |
| 允许扭矩 J5 | 17.6N·m | |
| 允许扭矩 J6 | 7.8N·m | |
| 允许惯性矩 J4 | 0.43kg·m² | |
| 允许惯性矩 J5 | 0.43kg·m² | |
| 允许惯性矩 J6 | 0.09kg·m² | |
| 机器人动作范围截面面积 | 3.11m²x340° | |
| 周围温度·湿度 | 0~45℃,20~80%RH(无结露） | |
| 本体重量 | 140kg | |
| 上部手臂可载重量 | 10kg | |
| 安装方式 | 正装、倒挂、侧装 | |

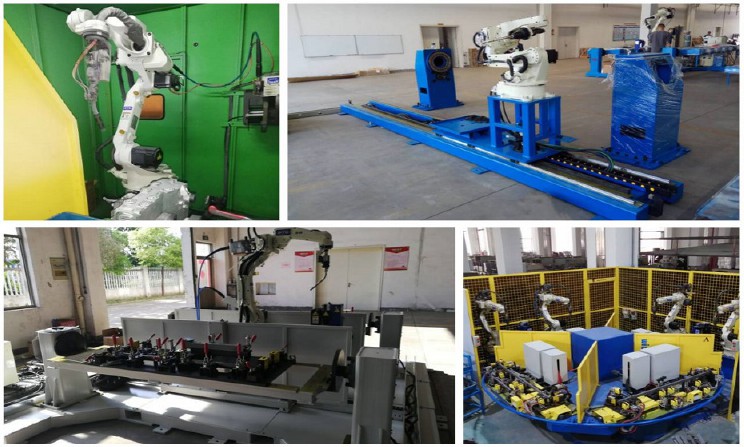

场景案例

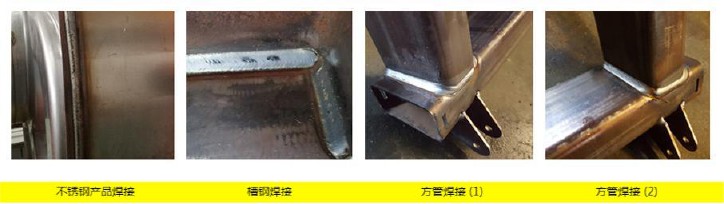

焊接效果
