概述：
文章详情
品牌名称韦尔迪 | ||
轴数6 | 精度0.08mm | 负载6kg |
安装方式落地 | ||
产品特点：
OTC机器人实现行业高水准的运作速度，缩短作业节拍时间。
5,6轴马达内藏于手臂内，从而避免了与夹具，工件的干涉。
Synchro feed 焊接配置所需要的电缆均内藏于机身，避免了手臂后方的干涉。
OTC机器人可搬重量为6KG，可搭载各种焊枪和传感器，非常适用于搬运用途。
| 型号 | FD-B6L | |
| 轴数 | 6轴 | |
| 负载 | 6kg | |
| 重复定位精度 | ±0.08mm | |
| 驱动容量 | 4832w | |

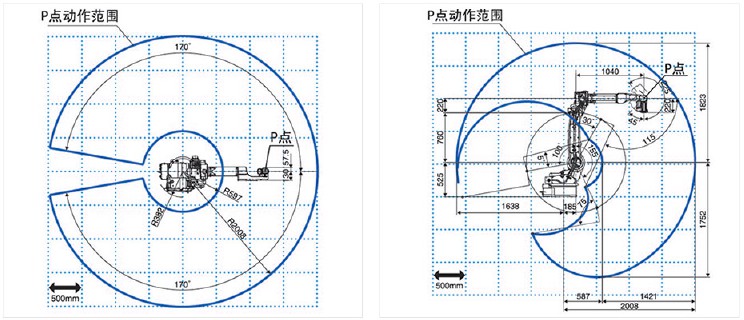

| 动作范围 | 基本轴J1 | ±170°（±50°） |
| 基本轴J2 | ﹣155°~﹢100° | |
| 基本轴J3 | ﹣170°~﹢190° | |
| 手臂轴J4 | ±155°（±170°） | |
| 手臂轴J5 | ﹣45°~﹢225° | |
| 手臂轴J6 | ±205°（±360°） | |
| 最大速度 | 基本轴J1 | 3.40rad/s｛195°/s｝（3.05rad/s｛175°/s｝） |
| 基本轴J2 | 3.49rad/s｛200°/s｝ | |
| 基本轴J3 | 3.49rad/s｛210°/s｝ | |
| 基本轴J4 | 7.50rad/s｛430°/s｝ | |
| 基本轴J5 | 7.50rad/s｛430°/s｝ | |
| 基本轴J6 | 11.00rad/s｛630°/s｝ | |
| 荷载能力 | 允许扭矩J4 | 10.5N·m |
| 允许扭矩J5 | 10.5N·m | |
| 允许扭矩J6 | 5.9N·m | |
| 允许惯性矩J4 | 0.28kg·m² | |
| 允许惯性矩J5 | 0.28kg·m² | |
| 允许惯性矩J6 | 0.06kg·m² | |
| 机器人动作范围截面面积 | 6.37m²x340° | |
| 周围温度·湿度 | ||
| 本体重量 | 278kg | |
| 第3轴可载能力 | 20kg | |
| 安装方式 | 地面/侧挂/吊装 | |

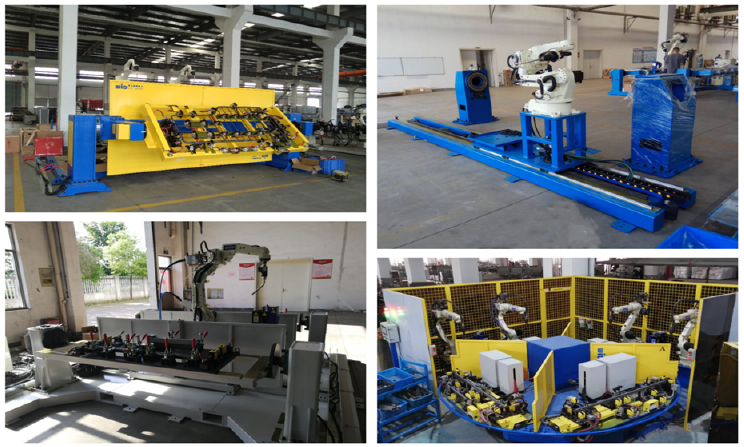

场景案例

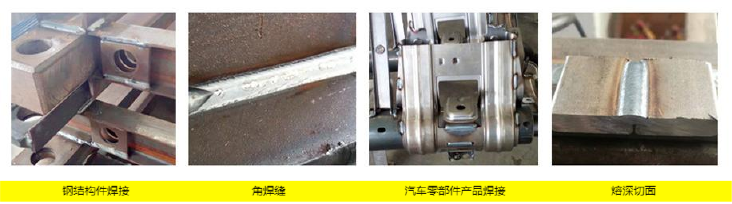

FD-B6L焊接效果
